Výmena LCD displeja iPhone 13

Pred začatím je potrebné vybiť iPhone pod 25% pretože nabitá Li-ion batéria sa môže vznietiť alebo explodovať pri náhodnom prerezaní.

• Vypnite iPhone

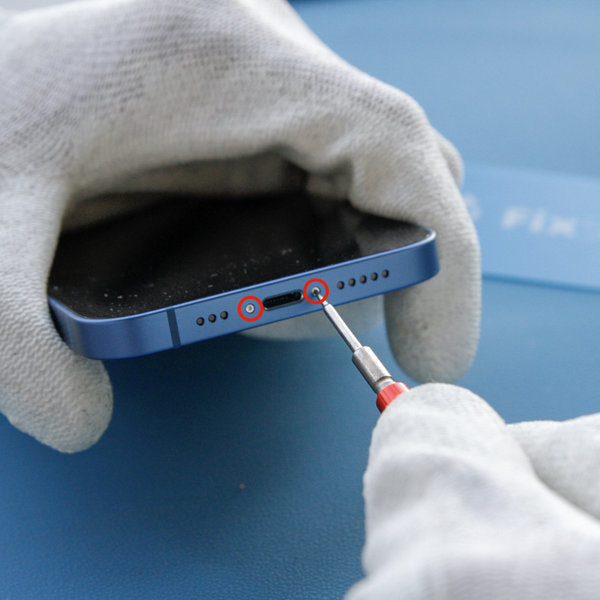

• Na dolnom okraji iPhone-u odskrutkujte dve 6,75 mm dlhé pentalobové skrutky pomocou skrutkovača Pentalobe (Ph0001.2)

Otvorením iPhone-u sa poruší jeho vodotesné tesnenie, preto pred začatím tohto kroku majte pripravené náhradné tesnenie. Bez nového tesnenia nebude Váš iPhone vodotesný.

Zahriatie spodnej hrany iPhone-u pomáha zmäkčiť lepidlo chrániace displej a uľahčuje jeho otvorenie.

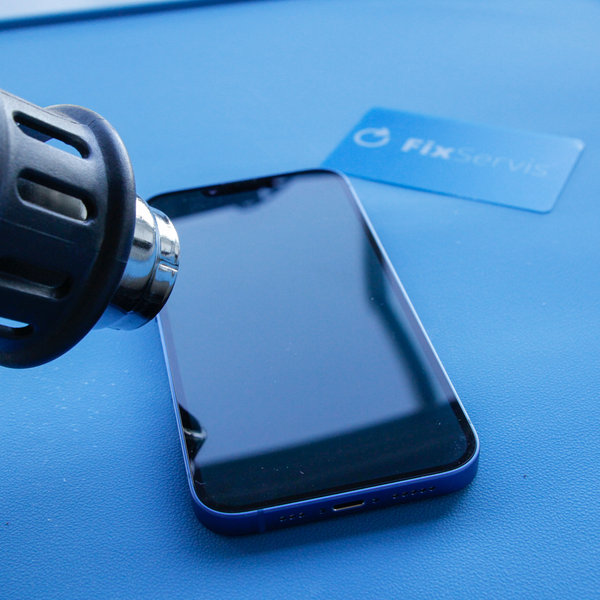

• Pomocou fénu alebo teplovzdušnej pištole zahrejte spodný okraj iPhone-u cca 3 minúty, aby teplota dosiahla cca 80°C.
• Nedávajte iPhone do mikrovlnky !!!

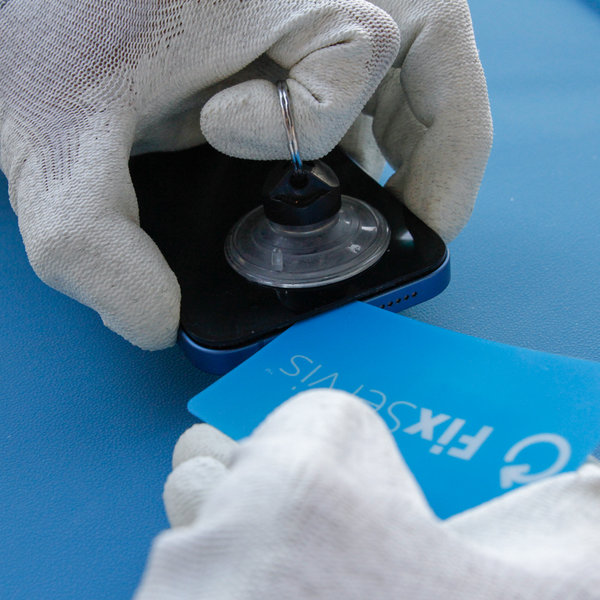

• Umiestnite prísavky do blízkosti spodného okraja iPhone-u, jednu spredu a druhú zozadu a opatrne zatlačte na miesto.
• Držte bezpečne svoj iPhone a jemnou silou oddeľte prísavkami obrazovku od zadnej časti telefónu.
• Po oddelení displeja cca 3mm od zadnej strany vložte do medzery kartičku Fixservis.

Lepidlo, ktoré drží displej na mieste je veľmi silné, vytvorenie tejto počiatočnej medzery si preto vyžaduje použitie značnej sily. Pri ťažkostiach opäť zahrievajte spodný okraj a opatrne posúvajte obrazovku opakovane hore a dole, aby ste oslabili lepidlo, až kým nevytvoríte medzeru na vloženie kartičky Fixservis.

• Po úspešnom uvolnení lepidla z okrajov odmontujte prísavky.

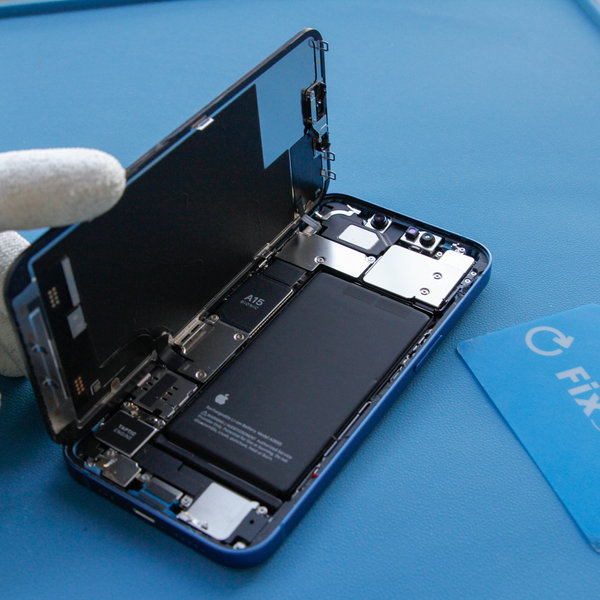

• Otvorte iPhone otočením displeja z ľavej strany ako knihu.
• Doporučujeme si podoprieť displej, aby ste neodtrhli plochý flex kábel, ktorý drží displej zo základnou doskou.

Zatiaľ sa nepokúšajte displej úplne oddeliť, pretože niekoľko krehkých plochých káblov ho stále pripája k základovej doske iPhone-u.

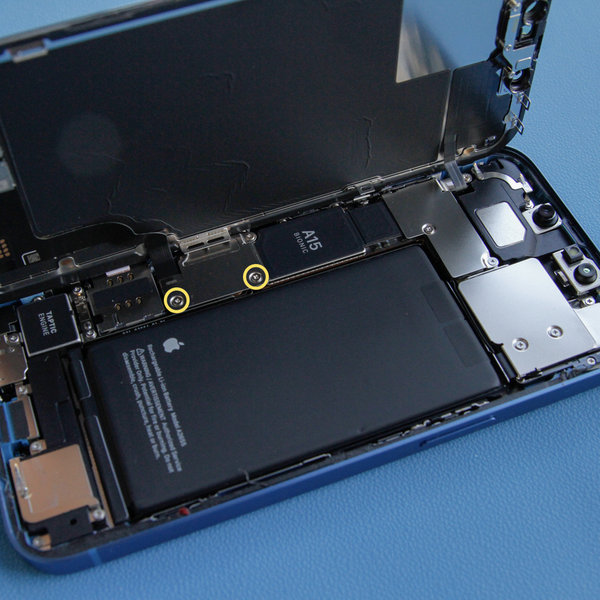

• Odmontujte dve 1,25 mm skrutky pomocou Pentalobe skrutkovača (Y) upevňujúce kryt konektora a zároveň ho demontujte pomocou pinzety.

Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu vášho iPhone-u.

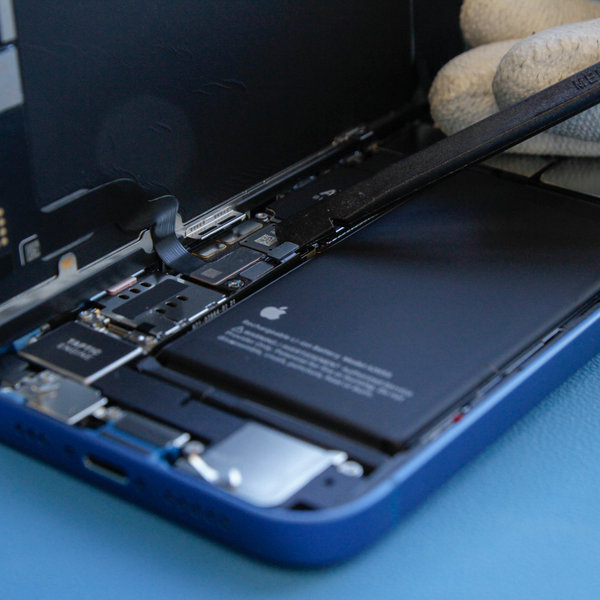

• Špičkou nástroja Spudger odpojte zo základnej dosky konektor batérie na základnej doske.
• Konektor mierne ohnite od základnej dosky, aby ste zabránili náhodnému kontaktu so zásuvkou a napájaniu telefónu počas opravy.

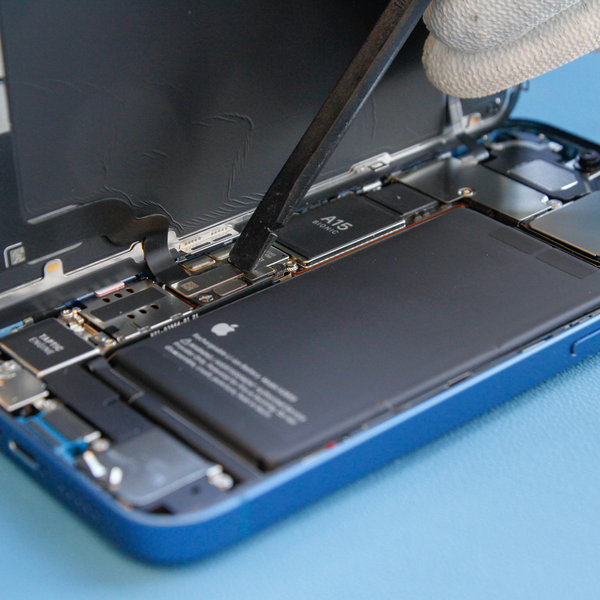

• Odpojte konektor kábla OLED panela a digilizátora pomocou nástroja Spudger.

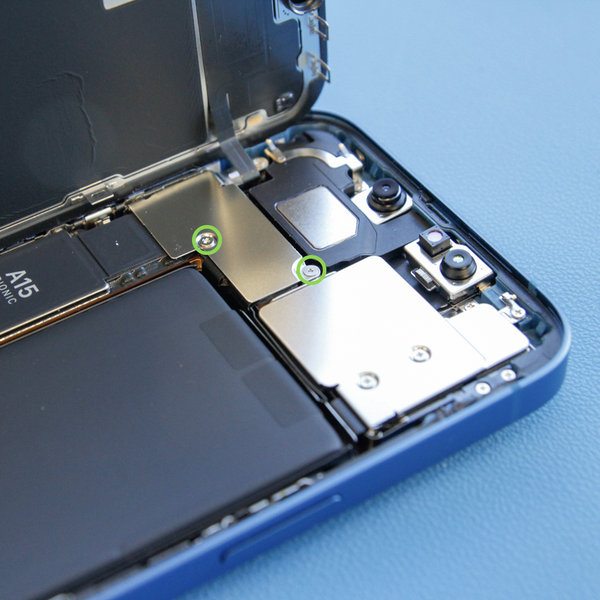

• Pomocou skrutkovača Pentalobe odmontujte dve 1,1 mm skrutky, ktoré zaisťujú kryt konektora predného senzora:
• Následne kryt demontujte.

Počas celej opravy sledujte každú skrutku a uistite sa, že sa vracia presne tam, odkiaľ pochádza, aby nedošlo k poškodeniu vášho iPhonu.

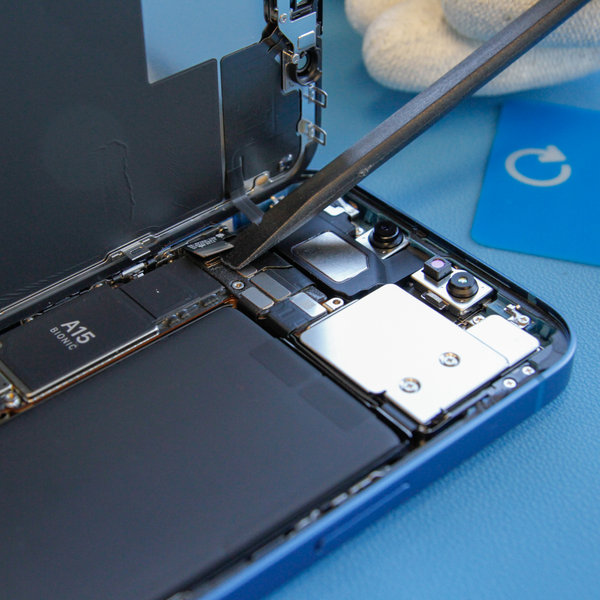

• Odpojte konektor kábla zostavy predného snímača pomocou nástroja Spudger alebo nechtu.

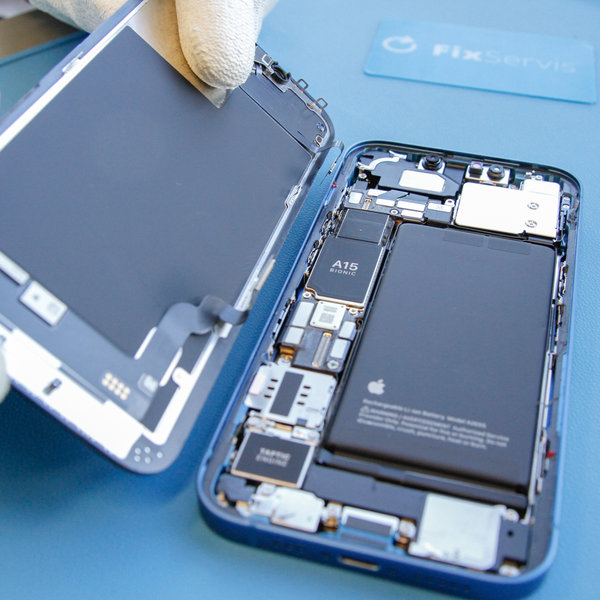

• Odstráňte zostavu displeja.

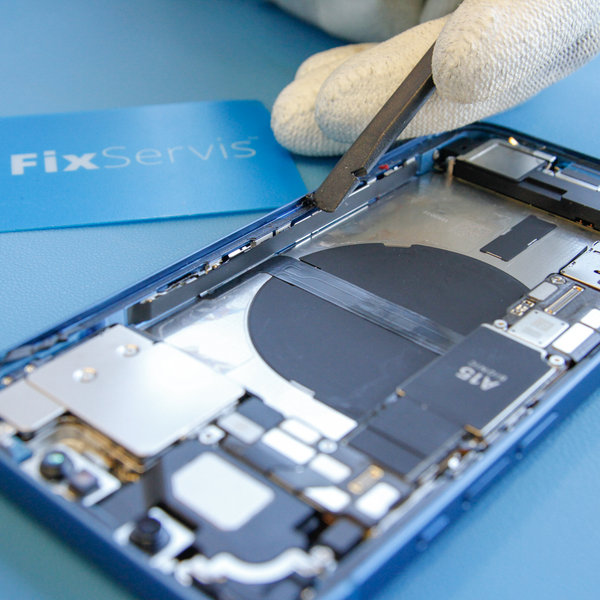

• Odstráňte staré lepidlo po okrajoch iPhone-u.

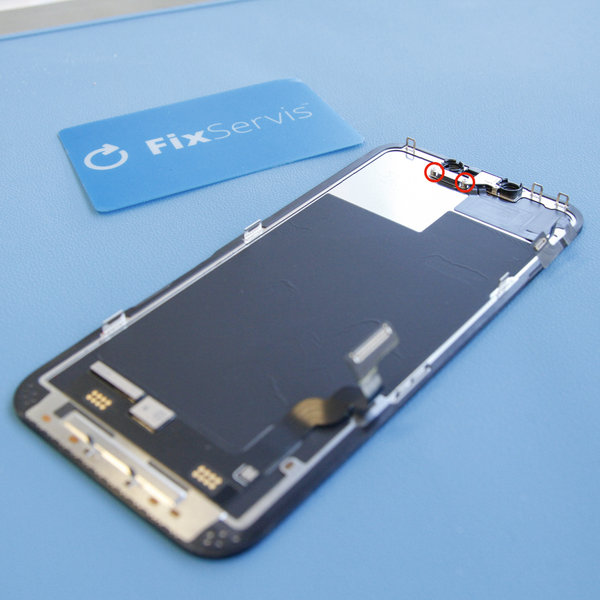

• Odmontujte dve 1,6 mm skrutky pomocou Pentalobe skrutkovača , ktoré pripevňujú zostavu reproduktora snímača k zadnej časti displeja.
• Následne ho odstráňte pomocou pinzety.

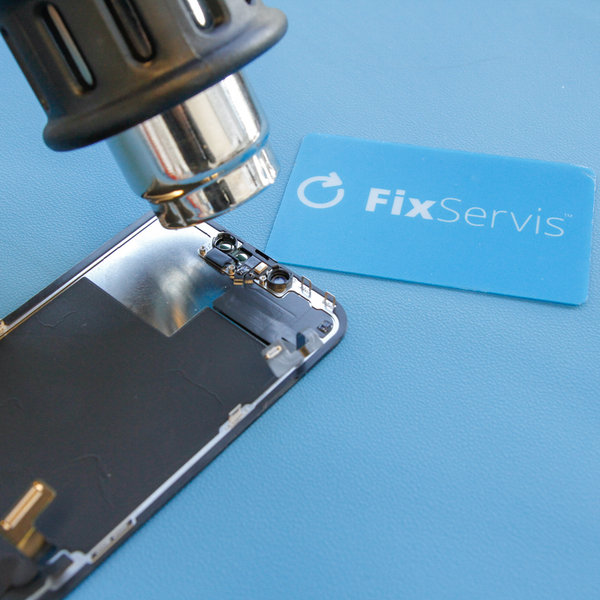

• Použite sušič vlasov alebo teplovzdušnú pištoľ na hornú prednú časť displeja na 1-2 minúty, aby zmäklo lepidlo upevňujúce snímače.
• Pomocou Spudgera alebo pinzety zdvihnite a oddeľte zostavu reproduktora / snímača od jeho zárezu na prednom paneli.
• Následne ho odstráňte pomocou pinzety.

Dávajte pozor, aby ste pri páčení nepoškodili páskové káble svetelného senzora.

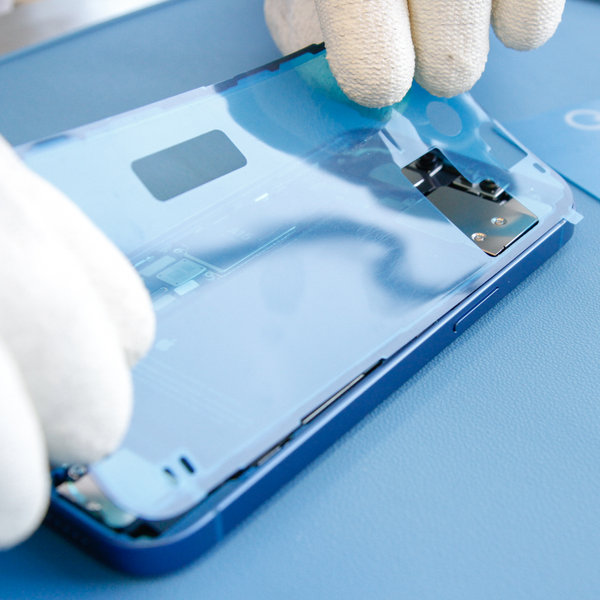

• Nalepte novú lepku po okrajoch iPhone-u.

Nové lepidlo zabezpečí odolnosť iPhone-u voči vode a prachu.

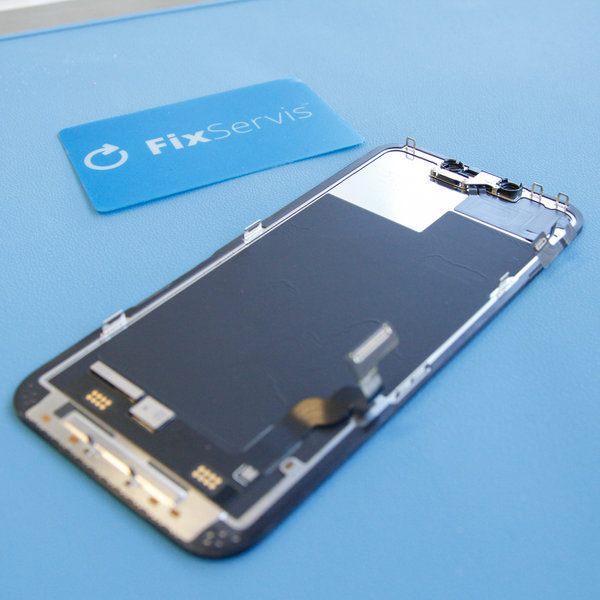

• Na nový LCD displej namontujte zostavu reproduktora + predného snímača.

Pri reinštalácii postupujte podľa tohto návodu v opačnom poradí.
