Výmena displeja Huawei P20 Pro

Added on 15.07.2019

Technická náročnosť

stredná

Trvanie postupu

50 minút – 2 hodiny

Počet krokov v návode

10

Potrebné náhradné diely

Náradie na výmenu

Pridať všetko

Pred začatím je potrebné vybiť zariadenie pod 25% pretože nabitá Li-ion batéria sa môže vznietiť a/alebo explodovať pri náhodnom prerezaní.


Otvorením zariadenia narušíte vodotesnú ochranu. Ak ju nenahradíte, zariadenie bude fungovať, ale nebude vodeodolné.


Počas opravy porušíte lepidlo držiace niektoré komponenty zariadenia. Pred opätovnou montážou dôkladne očistite zvyšky lepidla a použite nové.


Step 1
Otváranie

Otváranie

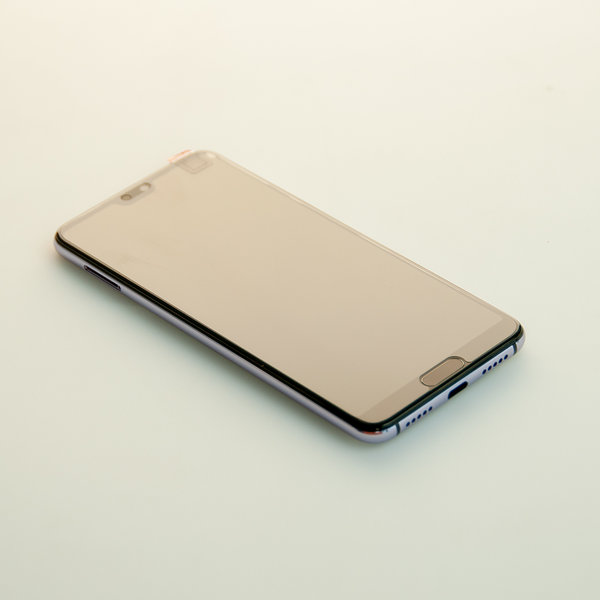

  • vypnite zariadenie
  • teplovzdušnou pištoľou alebo fénom nahrejte zadné sklo, aby ste zmäkčili lepidlo pod ním

 Dajte pozor, aby ste zariadenie neprehriali. OLED displej a batéria sú citlivé na poškodenie teplom.

Step 2
Otváranie 2

Otváranie 2
Otváranie 2 #1
Otváranie 2 #2

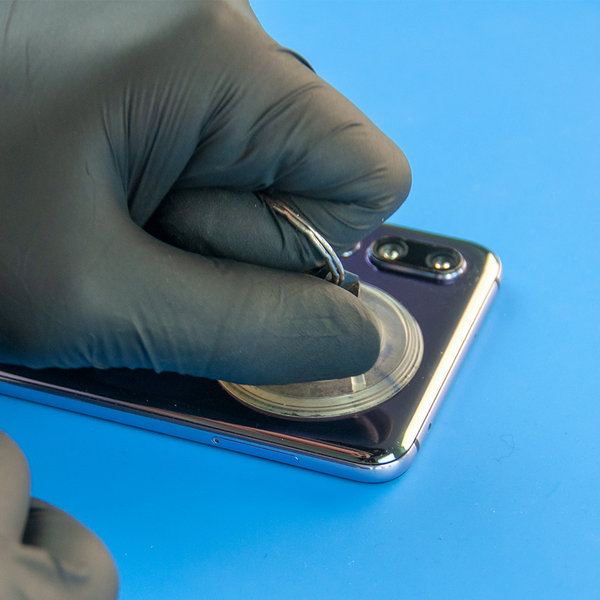

  • prisajte prísavku k hornému okraju zadného skla
  • vytiahnite prísavku tak, aby ste vytvorili drobnú medzeru medzi zadným sklom a stredovým rámom
  • do medzery vložte trsátko

 Trsátko nezasúvajte príliš hlboko, pretože by ste mohli poškodiť vnútorné komponenty zariadenia.

  • posúvajte trsátko po obvode zariadenia, čím oddeľujete lepidlo držiace zadné sklo

 Pri ťažkostiach s oddeľovaním lepidla opäť zahrejte zadné sklo.

Step 3
Otváranie 3

Otváranie 3
Otváranie 3 #1
Otváranie 3 #2

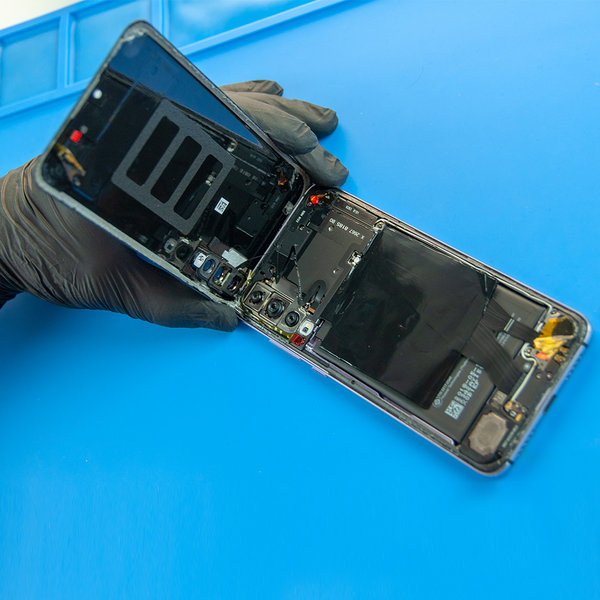

  • opatrne oddeľte zadné sklo

 Zadné sklo zatiaľ neoddeľujte úplne, pretože je k nemu pri zadnej kamere stále pripojený flex kábel proximity senzora.

  • pomocou plochej strany spudgera odpojte flex kábel proximity senzora
  • odstráňte zadné sklo

 pri opätovnej montáži, pred aplikáciou nového lepidla, vyčistite zvyšky starého lepidla pomocou izopropylalkoholu a handričky, ktorá nepúšťa vlákna

Step 4
Krycí pliešok základnej dosky a NFC

Krycí pliešok základnej dosky a NFC
Krycí pliešok základnej dosky a NFC #1
Krycí pliešok základnej dosky a NFC #2

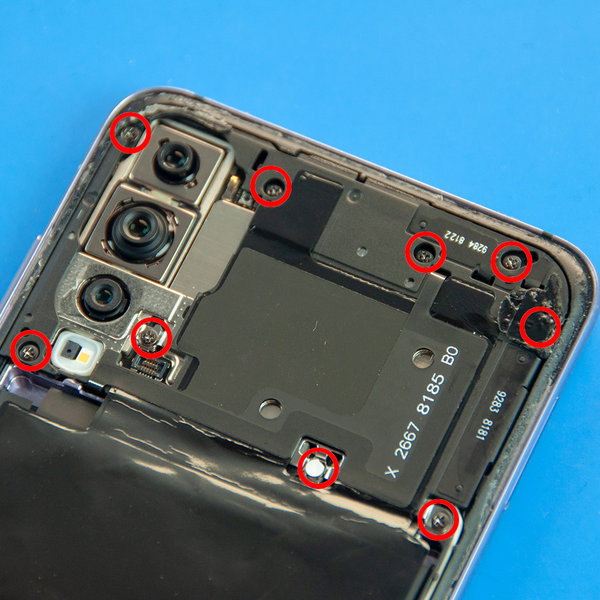

  • odstráňte
    • 9x skrutka Phillips #00
  • pomocou trsátka alebo kovového nástroja na otváranie vypáčte krycí pliešok základnej dosky zo západiek najskôr na ľavej, potom na pravej strane
  • odstráňte krycí pliešok základnej dosky


Step 5
Odpojenie batérie

Odpojenie batérie

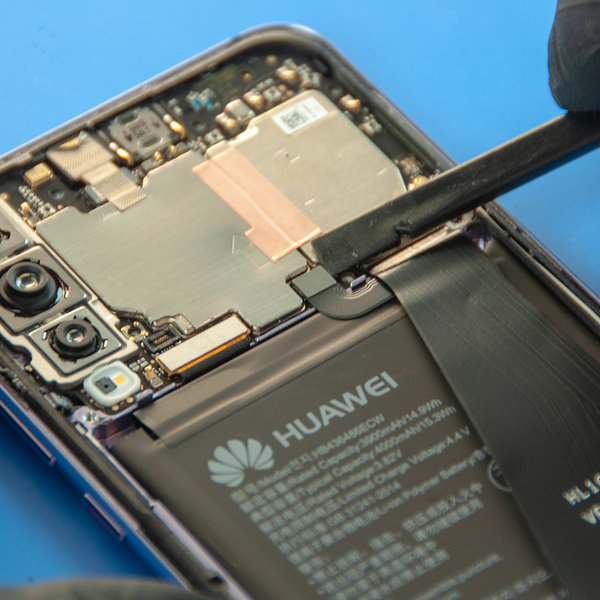

  • plochou stranou spudgera odpojte flex kábel batérie

Step 6
Prepojovací kábel s nabíjacím portom

Prepojovací kábel s nabíjacím portom
Prepojovací kábel s nabíjacím portom #1
Prepojovací kábel s nabíjacím portom #2
Prepojovací kábel s nabíjacím portom #3
Prepojovací kábel s nabíjacím portom #4
Prepojovací kábel s nabíjacím portom #5

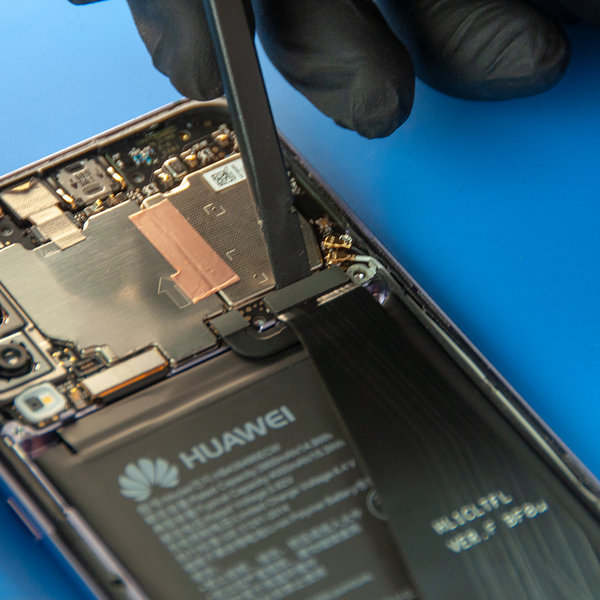

  • plochou stranou spudgera odpojte prepojovací kábel v hornej časti zariadenia
  • odstráňte
    • 10x skrutka Phillips #00
  • plochou stranou spudgera vypáčte a odstráňte krycí pliešok PCB dosky
  • plochou stranou spudgera alebo pinzetou odpojte kábel antény
  • plochou stranou spudgera odpojte druhý koniec prepojovacieho kábla v spodnej časti zariadenia a odstráňte ho spolu s nabíjacím portom


Step 7
PCB doska

PCB doska
PCB doska #1
PCB doska #2
PCB doska #3

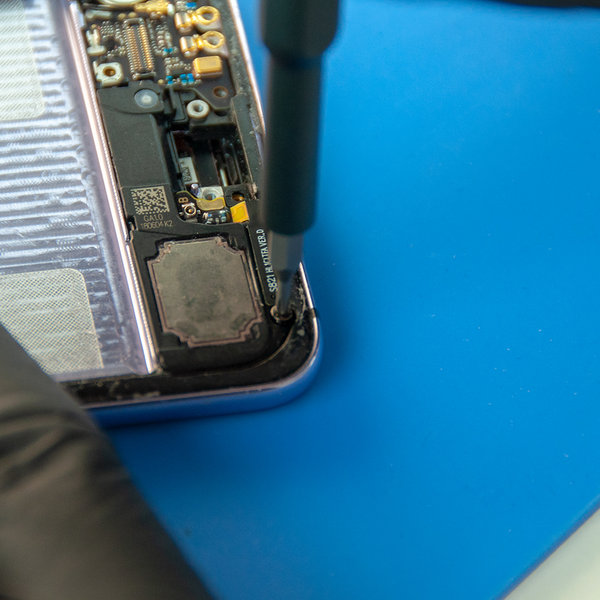

  • odstráňte skrutku Phillips #00 v ľavom dolnom rohu
  • pomocou pinzety odpojte a odstráňte čierny koaxiálny kábel
  • plochou stranou spudgera vypáčte a pomocou pinzety odstráňte PCB dosku


Step 8

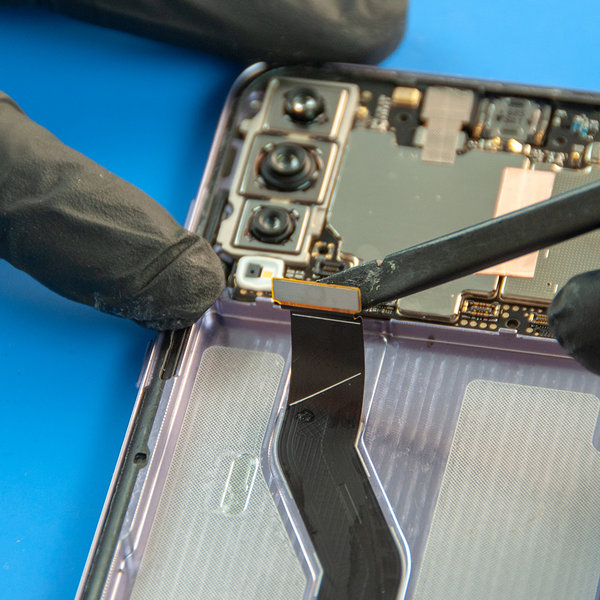

Flex kábel displeja

Flex kábel displeja
  • pomocou plochej strany spudgera vypáčte a odpojte flex kábel displeja

Step 9
Základná doska

Základná doska
Základná doska #1
Základná doska #2

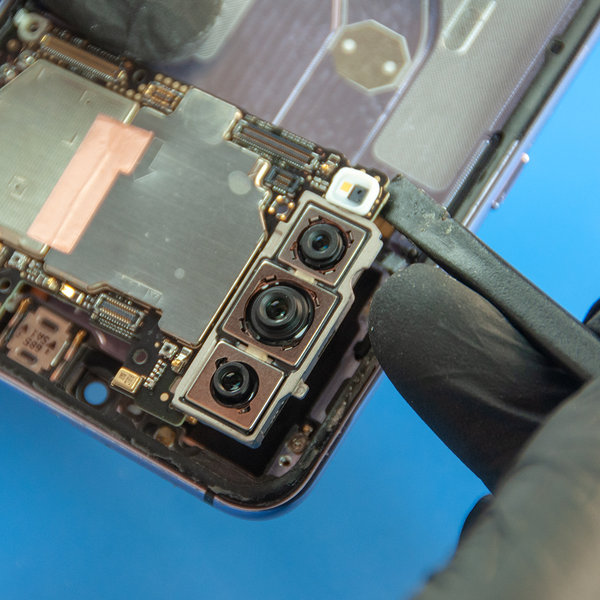

  • pomocou plochej strany spudgera vypáčte a odstráňte základnú dosku


Step 10
Príprava nového displeja

Príprava nového displeja
  • porovnajte nový displej s pôvodným
  • odstráňte všetky krycie fólie

 Pri reinštalácii postupujte podľa tohto návodu v opačnom poradí.
