Výmena LCD kompletu Samsung Galaxy S8

Added on 30.08.2018

Technická náročnosť

Stredne náročné

Trvanie postupu

2- 3 hodiny

Počet krokov v návode

Prehľad jednotlivých krokov
01 Otvorenie zariadenia
02 Odpojenie flex kábla snímaču odtlačku prstu
03 Odskrutkovanie skrutiek
04 Vybratie reproduktora s anténou
05 Odpojenie wifi antény, flexu NFC a bezdrôtového nabíjania
06 Odpojenie batérie
08 Vybratie základnej dosky
10 Vybratie nabíjacieho modulu.
11 Odlepenie vibrátora z LCD kompletu
12 Vybratie proximity senzora
13 Vybratie batérie

Potrebné náhradné diely

Samsung Galaxy S8 Plus G955F - LCD Displej + Dotykové Sklo + Rám (Midnight Black) - GH97-20470A, GH97-20564A, GH97-20565A Genuine Service Pack

Výrobca: Samsung

Kód: GH97-20470A

179,98 €

149,98 € bez DPH

Univerzálny Plastový Spudger pre Demontáže (Čierny)

Výrobca: Best

Kód: 7679

0,98 €

0,82 € bez DPH

Náradie na výmenu

Vetus ESD-13 - Antistatická Kovová Pinzeta s Plochou Špičkou (115mm)

Výrobca: Vetus

Kód: ESD-13

2,48 €

2,07 € bez DPH

Kaisi - Plastové Trsátko na Demontáž Zariadení - 71mm (Zúžené Okraje)

Výrobca: Kaisi

Kód: 80835

0,88 €

0,73 € bez DPH

Ak máte poškodený displej a chcete si ho vymeniť na vlastnú päsť, môžete sa riadiť týmto návodom. Všetky náhradné diely si môžete zakúpiť na našom e-shope.

V ponuke na našom eshope nájdete kompletnú ponuku náhradných dielov pre Samsung S8 g950F. V prípade že máte záujem o servis vášho Samsungu S9 navštívte niektorú z našich pobočiek a opravu vám zabezpečíme na počkanie.

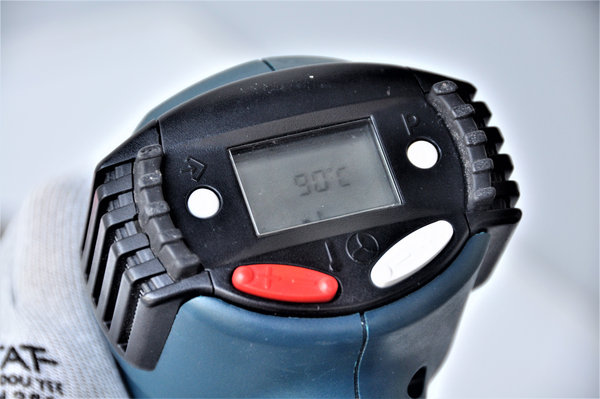

Step 1
Otvorenie zariadenia

Teplovzdušnú pištoľ nahrejeme na 90 stupňov a začneme ňou ohrievať zariadenie po obvode. Prísavku umiestnime na stred batériového krytu a začneme ho odliepať. Do štrbiny vložíme trsátko a rovnako po obvode prerežeme adhesive.

Step 2

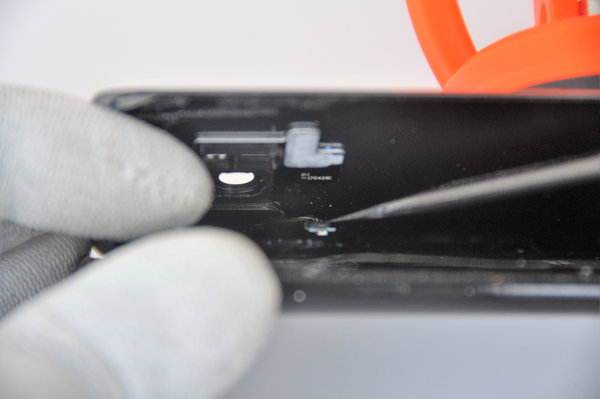

Odpojenie flex kábla snímaču odtlačku prstu

Odpojenie flex kábla snímaču odtlačku prstu #1

Odpojenie flex kábla snímaču odtlačku prstu #2

Spudgerom jemne odpojíme flex kábla snímaču odtlačku prstu a oddelíme batériový kryt od rámu.

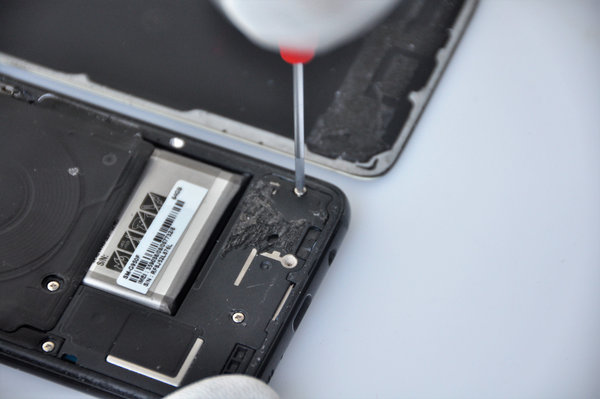

Step 3
Odskrutkovanie skrutiek

Odskrutkujeme všetky skrutky po obvode zariadenia.

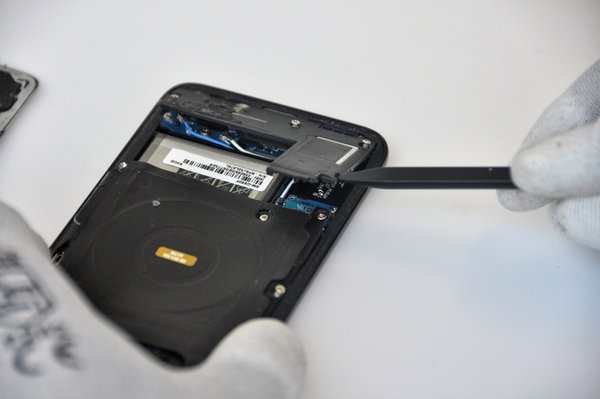

Step 4
Vybratie reproduktora s anténou

Spudgerom jemne vyberieme reproduktor s anténou, následne odstránime krytku batérie.

Step 5

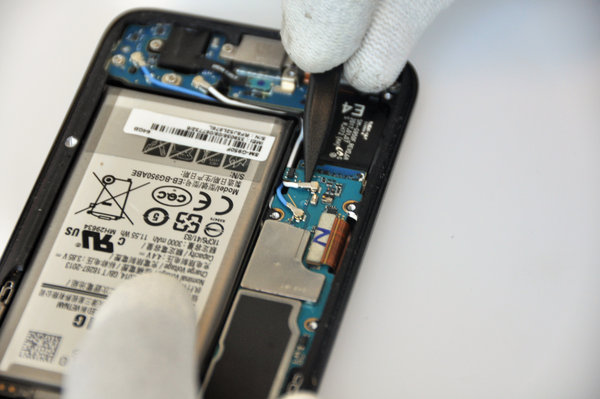

Odpojenie wifi antény, flexu NFC a bezdrôtového nabíjania

Odpojenie wifi antény, flexu NFC a bezdrôtového nabíjania #1

Odpojenie wifi antény, flexu NFC a bezdrôtového nabíjania #2

Odpojenie wifi antény, flexu NFC a bezdrôtového nabíjania #3

Odpojenie wifi antény, flexu NFC a bezdrôtového nabíjania #4

Spudgerom odpojíme wifi anténu, flex NFC, bezdrôtového nabíjania a RF kábliky. Následne odpojíme flex LCD.

Step 6

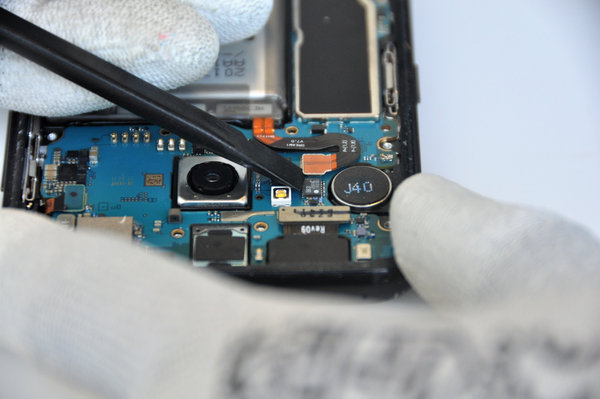

Odpojenie batérie

Spudgerom odpojíme flex kábel batérie, prednej kamery a bočných tlačidiel.

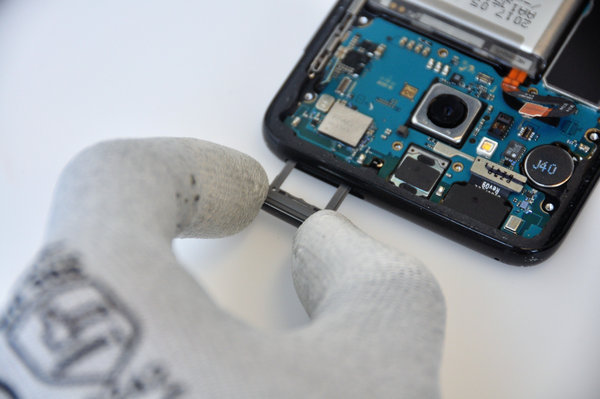

Step 7
Vybratie SIM tray

Vyberieme SIM tray.

Step 8

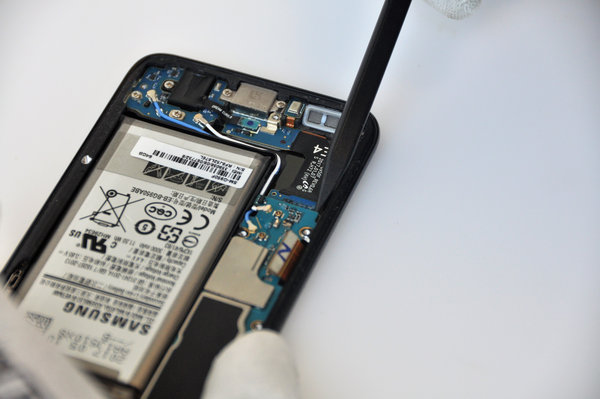

Vybratie základnej dosky

Spudgerom opatrne odpojíme flex nabíjacieho modulu a následne vyberieme základnú dosku.

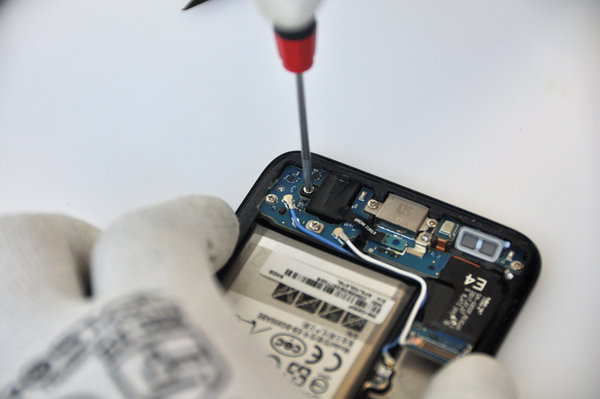

Step 9
Vybratie jack konektora

Odskrutkujeme skrutku jack konektora, odpojíme flex jack konektora a vyberieme jack konektor.

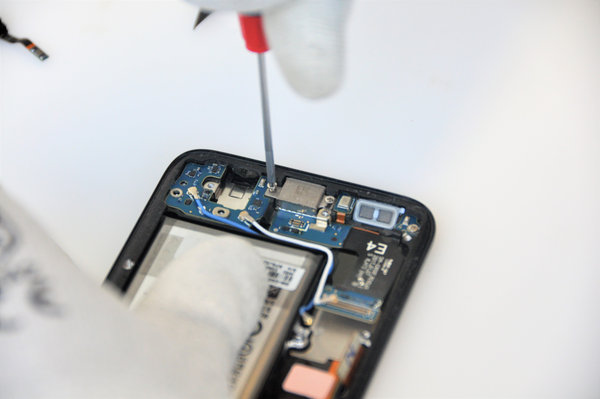

Step 10
Vybratie nabíjacieho modulu.

Vyskrutkujeme skrutky, ktoré držia modul nabíjacieho konektora a opatrne odlepíme flex, následne vyberieme nabíjací modul.

Step 11

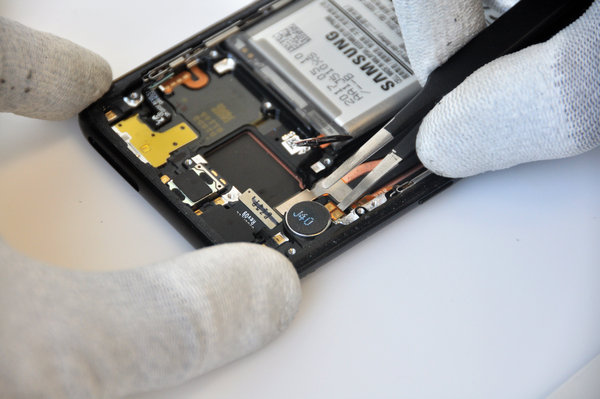

Odlepenie vibrátora z LCD kompletu

Širokou pinzetou podoberieme vibrátor, odlepíme ho z LCD kompletu a následne spudgerom odlepíme a vyberieme prednú kameru.

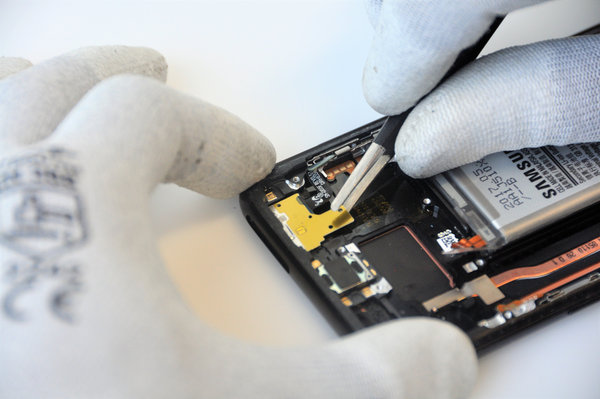

Step 12
Vybratie proximity senzora

Širokou pinzetou následne odoberieme proximity a light senzor.

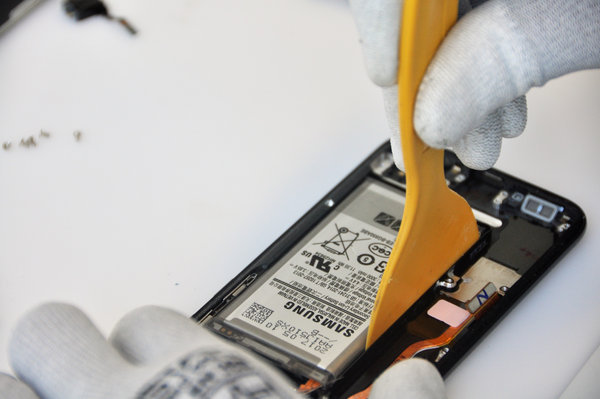

Step 13
Vybratie batérie

Plastovým páčidlom odlepíme batériu.

Pri skladaní postupujte podľa tohto návodu v opačnom poradí. Nezabudnite opäť aplikovať adhezívne lepidlo pod všetky súčiastky, kde to bude potrebné.
